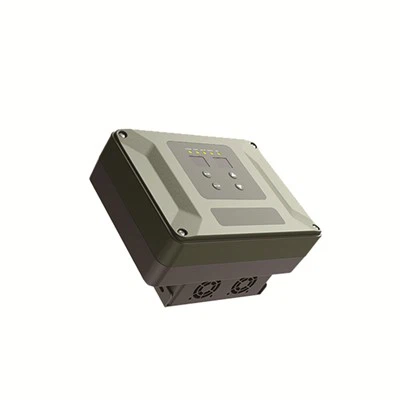

ရေကူးကန် Pump Inverter

နည်းပညာဆိုင်ရာသတ်မှတ်ချက်များ

ထုတ်ကုန်အင်္ဂါရပ်

• ဤ inverter သည်ရေကူးကန်စုပ်စက်များအတွက်အထူးဒီဇိုင်းပြုလုပ်ထားပြီးမြန်နှုန်းညှိနှိုင်းမှုနှင့်အချိန်ကိုက်ခြင်းများရှိသည်။ ၎င်းသည် ဦး ဆောင်သည့်နည်းပညာ SPWM နှင့်ဖိအားပေးမှုနည်းစနစ်ကိုလက်ခံသည်, အမှန်တကယ်ပိုက်လိုင်းဖိအားကိုရှာဖွေတွေ့ရှိခြင်းနှင့်စုပ်စက်၏အလှည့်အပြောင်းမြန်နှုန်းကိုထိန်းချုပ်သည်။
• ဤကိရိယာ၏လည်ပတ်မှုသည်အလွန်လွယ်ကူသည်, လုပ်ဆောင်ချက်များကို parameters များ setting ဖြင့်ပြီးဆုံးနိုင်သည်။ Debug သို့ပရော်ဖက်ရှင်နယ် 0 န်ထမ်းများမလိုအပ်ပါ။
• ဤ VFD Inverter သည်မြင့်မားသည်, ၎င်းသည်ရိုးရာရေပေးဝေရေးစနစ်နှင့်နှိုင်းယှဉ်လျှင်၎င်းသည်ရေနှင့်လျှပ်စစ်ဓာတ်အားကို 20% အထိသက်သာစေနိုင်သည်။
• နူးညံ့သောရေဖိအား, အဆက်မပြတ်ရေဖိအားသည်ပိုက်ကွန်ယက်၏ 0 န်ဆောင်မှုသက်တမ်းကိုသက်တောင့်သက်သာရှိပြီးရေကိုအဆင်ပြေစေနိုင်သည်။
• Range Voltage သည်တောရိုင်းတိရစ္ဆာန်များသည်ကျယ်ပြန့်စွာအလုပ်လုပ်နိုင်ပြီး, ဗို့အားအတက်အကျနှင့်အတူဒေသများတွင်အလုပ်လုပ်နိုင်သည်။
• တပ်ဆင်ခြင်းသည်တိုက်ရိုက်ဝက်အူကြိုးနှင့်အတူအလွန်လွယ်ကူသည်, ၎င်းကိုရေပန့်များအမျိုးမျိုးကိုအသုံးပြုနိုင်ပြီးအပိုကုန်ကျစရိတ်ကိုလျှော့ချနိုင်သည်။
• LCD display သည်၎င်းကိုလျင်မြန်စွာနှင့်လွယ်ကူစွာဖိအားပေးရန်နှင့်အမှန်တကယ်ဖိအားတန်ဖိုးကိုသတ်မှတ်ရန်လွယ်ကူစေသည်။

လေှျာက်လွှာ

• ရေ Booster စနစ်ကိုအသာပုတ်ပါ
• အိမ်ထောင်စုနှင့်လူနေအိမ်ရေပေးဝေရေးစနစ်
• ရေကူးကန်ရေပေးဝေရေးစနစ်
• စီးပွားဖြစ်ရေပေးဝေရေးစနစ်
• စက်ရုံအဆောင်ရေပေးဝေရေးစနစ်
• စက်မှုရေလည်ပတ်မှုစနစ်

နည်းပညာဆိုင်ရာ parameters တွေကို

အချိန်ကိုက်နှင့်မြန်နှုန်းထိန်းချုပ်မှု function ကိုဖော်ပြချက်

①ꓥ တန်ဖိုးဖြည့်စွက်ရန်သော့။ အချိန်သတ်မှတ်ထားသည့်အချိန်သတ်မှတ်ချက်တွင်အချိန်အတွက်သတ်မှတ်ထားသည့်တန်ဖိုးကိုတိုးမြှင့်နိုင်ပြီးမြန်နှုန်းသတ်မှတ်ခြင်းအတွက် set တန်ဖိုးကိုတိုးမြှင့်နိုင်သည်။

②ꓦ တန်ဖိုးအနှုတ်အတွက်သော့ချက်။ အချိန်၏သတ်မှတ်ချက်တန်ဖိုးကိုအချိန်သတ်မှတ်ခြင်းတွင်လျော့နည်းသွားနိုင်သည်။ မြန်နှုန်း၏ set ကို set တန်ဖိုးကိုအမြန်နှုန်းဖြင့်လျှော့ချနိုင်သည်။

③gear \/ အချိန်ကာလ"1" /"2" /"3"သော့တွေ။ အလိုအလျောက်အသုံးစနစ်မှာ, သင်ဟာအချိန်ကာလသတ်မှတ်ချက်ကိုချိန်ညှိပြီးကြည့်ရှုနိုင်တယ်။

④ "backwash" -ဂီယာ \/ အိပ်ဇောသော့။ အလိုအလျောက် mode တွင်, သင်သည် Exher mode parameters များကိုသတ်မှတ်နိုင်သည်။ manual mode တွင်ဂီယာနှင့်ဂီယာ parameters များကိုချိန်ညှိနိုင်သည်။

⑤ "Set" -သော့ချက်အနေအထားကိုသတ်မှတ်ပါ။ တိုတိုဤသော့ကိုနှိပ်ခြင်းနှင့်လက်ရှိ parameter သည်ကိုဆုံးဖြတ်သည်။

⑥ "run \/ stop" -run သို့မဟုတ် stop ခလုတ်ကို။ ဤသော့တွင်တိုတောင်းသောစာနယ်ဇင်းစက်သည်စက်ကိုပြေးရန်သို့မဟုတ်ရပ်တန့်ရန်ခွင့်ပြုလိမ့်မည်။

စက်သည်အလိုအလျောက် mode တွင်ရှိကြောင်းညွှန်ပြရန်ပြသထားသည့်ပြသသည့်အရာသည်နိမိတ်လက်ခဏာဖြစ်သည်။

စက်သည် manual mode တွင်ဖော်ပြရန်ပြသထားသည့်အချက်များပြသသည့်အရာဖြစ်သည်။

စက်လည်ပတ်နေကြောင်းညွှန်ပြရန်ပြသထားသည့်ပြသထားသည့်နိမိတ်လက်ခဏာကိုပြသသည်။

ကိရိယာသည်မှားယွင်းသောအခြေအနေတွင်ရှိကြောင်းပြသရန်ပြသသည့်အချက်များပြသသည့်အရာသည် screen သည်ပြတ်ရွေ့ကုဒ်ကိုပြလိမ့်မည်။

ပြထားတဲ့အတိုင်းနိမိတ်လက်ခဏာကို device ကိုအချိန်ဖော်ပြသည်။

ပြထားတဲ့အတိုင်းနိမိတ်လက်ခဏာကအချိန်ကာလ (3), အချိန်ကုန်ချိန်အကွာအဝေး 1 ~ 3, အိပ်ဇောအချိန်အကွာအဝေး {2}} {2}} {2}}

ပြထားတဲ့အတိုင်းနိမိတ်လက်ခဏာကို manual mode မှာမြန်နှုန်းထိန်းချုပ်မှုဂီယာ, Gear Range 1 ~ 4 ပြသထားတယ်။

ပုံတွင်ပြထားသော area ရိယာသည်အချိန်ကာလတစ်ခုစီ၏အစတစ်ခုစီ၏အစနှင့်အဆုံးကိုဖော်ပြသည်။

ဒီ display area ရိယာသည်လက်ရှိ set အမြန်နှုန်းကိုညွှန်ပြသည်။ အမှားအယွင်းတစ်ခုဖြစ်သည့်အခါအမှားကုဒ်ကိုလည်းပြသနိုင်သည်။

ဒေသဆိုင်ရာအချိန်①setting။ တစ်ချိန်တည်းမှာပင် "ꓥ" နှင့် "set" သော့ကို 3 စက္ကန့်စောင့်ရှောက်ရန် "set" ခလုတ်ကို 3 စက္ကန့်စောင့်ရှောက်ရန်,"ꓥ" နှင့် "ꓦ" ကိုချိန်ညှိရန် "ꓥ" နှင့် "ꓦ" ကို နှိပ်. ညှိနှိုင်းပြီးနောက် "set" ခလုတ်ကို cursor မှ flash မလုပ်မချင်း "set" ခလုတ်ကိုနှိပ်ပါ။

②resetစက်ရုံချိန်ညှိချက်များ။ စက်ကိုရပ်တန့်သောအခါ "Run" နှင့် "set" ခလုတ်များကို 3 စက္ကန့်ကြာအောင် သုံး. တစ်ပြိုင်တည်း နှိပ်. ဖိအားပေးပါ။

③auto \/ manual mode switching။ Auto Mode နှင့် manual mode အကြားပြောင်းရန် "ꓦ" နှင့် "set" ခလုတ်ကို သုံး. သုံးစက္ကန့် နှိပ်. ဖိထားပါ။

④ရိmaပို့ငွေ။ Auto Mode တွင် "Back Wash" ခလုတ်ကို 3 စက္ကန့်ကြာအောင်ကြာကြာ နှိပ်. 3 စက္ကန့်ကြာအောင်စာနယ်ဇင်း) cursor blinking အနေအထားအရ "ꓥ" "ꓦ" ခလုတ်ကို နှိပ်. setting ကိုအတည်ပြုရန် "ꓦ" ခလုတ်ကိုနှိပ်ပါ။ ဤလုပ်ဆောင်မှုသည်ပုံမှန်အမြင့်ဆုံးအမြန်နှုန်းဖြင့် 1 မိနစ်အတွင်း startup တစ်ခုချင်းစီကိုအလိုအလျောက်အသုံးမပြုမီပြေးပါ။

Auto mode တွင် onliming နှင့်မြန်နှုန်းထိန်းချုပ်မှုလည်ပတ်မှုစနစ်။ Auto Mode တွင်အချိန်ကာလခလုတ် ("1" \/ "2" \/ "3" \/ "3" \/ "3" \/ "3") ကိုနှိပ်ပါ။Repational Speed, Refational Speed ​​Setting 500 ~ 3000RPM ကိုချိန်ညှိရန် "ꓥ" "ꓦ" "ꓥ" "ꓦ" ကိုနှိပ်ပါ။ ချိန်ညှိချက်ကိုအတည်ပြုပြီးနောက် "Set" ကိုနှိပ်ပါ, setting ကိုအတည်ပြုရန် "Set" ကိုနှိပ်ပါ, ထို့နောက်စတင်ချိန်ကိုသတ်မှတ်ပြီး cursor မှိတ်တုတ်မှိတ်တုတ်မှိတ်တုတ်မှိတ်တုတ်မှိတ်တုတ်မှိတ်တုတ်မှိတ်တုတ်မှိတ်တုတ်မှိတ်တုတ်ထားပါ။အချိန်ကိုပြုပြင်ရန် "ꓥ" "ꓦ" ကိုနှိပ်ပါ။ အချိန်ကုန်လွန်ပြီးနောက် cursor မျက်တောင်ခတ်ခြင်းမရှိတော့ပါ, parameters တွေကိုအားလုံးသတ်မှတ်ထားတဲ့အထိ setting ကိုအတည်ပြုဖို့ "Set" ကိုနှိပ်ပါ။ အချိန်ကာလတစ်ခုလုံးကိုသတ်မှတ်ထားသည့်အချိန်ကုန်လွန်ပြီးနောက် Timing နှင့် Speed ​​Control operating function ကိုစတင်ရန် "Run \/ Stop" ကိုနှိပ်ပါ, Display သည်နိမိတ်လက်ခဏာကိုလင်းစေလိမ့်မည်။နိမိတ်လက်ခဏာသည်အမြဲတမ်းရှိနေပြီး Fan Sign သည်မျက်နှာပြင်တွင်မလှည့်ပါ, အချိန်နှင့်အမြန်ထိန်းချုပ်မှုလုပ်ငန်းလည်ပတ်မှုစနစ်ကိုစတင်ခဲ့ခြင်းမဟုတ်ဘဲ set အချိန်မ 0 င်ပါ။ သတ်မှတ်ထားသည့်အချိန်ကိုဖြည့်စွက်ပြီးနောက်ကိရိယာသည်သတ်မှတ်ထားသည့် parameters များနှင့်အညီလည်ပတ်လိမ့်မည်။

⑥gear manual mode ဖြင့် switching နှင့်မတူညီသောဂီယာများအတွက်မြန်နှုန်း setting ကို။ လက်စွဲစာအုပ်တွင် Gear ခလုတ်ကိုနှိပ်ပါ ("1" "backwash") ကို spress speed ကို sward လုပ်ထားနိုင်ပြီး Gear Parameter parameter setting ကိုရိုက်ထည့်ရန် 3 စက္ကန့်ကိုသိမ်းထားပါ။cursor မှိတ်တုတ်မှိတ်တုတ်အရ "ꓥ" "ꓦ" ကိုနှိပ်ပါ။ အမြန်ညှိနှိုင်းမှုပြီးနောက်လက်ရှိ setting ကိုအတည်ပြုရန် "Set" ကိုနှိပ်ပါ။ cursor သည် parameter setting ပြီးဆုံးကြောင်းညွှန်ပြသည်။

1. အပူချိန်ကာကွယ်ရေးပြသနာ "oh" "oh" ကို "oh", ဒီကုဒ်ကိုပြသထားတယ်။
2. Overload Protection "OD" ကိုပြသခြင်း "OD" ကိုဖော်ပြပါ။
3. output ကိုတိုတောင်းသော circuit \/ overcurrent protection display "OC" ကိုပြသခြင်း "OC" ကိုပြသထားပြီး,
4. ဗို့အား - ဗို့အားအကာအကွယ် "Ulu" ကိုပြသခြင်း "Ulu" ကိုဖော်ပြပါ။
5. Voltage Protection "UOO" ကိုပြသထားသည့် "UOO" ကိုဖော်ပြပါ။
6. အဆင့်ဆုံးရှုံးမှုကာကွယ်မှု "LP" မျက်နှာပြင်။ Motor Phase Wires ပျောက်ဆုံးနေသည်သို့မဟုတ်အဆက်အသွယ်ရှိသည်။
7. ဆက်သွယ်ရေးအမှား "el" ။ အဓိကဘုတ်အဖွဲ့နှင့်လက်ကိုင်ဘုတ်အဖွဲ့အကြားဆက်သွယ်ရေးပျက်ကွက်။
